Convotherm 4 20.20 - Abmessungen und Anschlusspositionen

Inhalt

C4 20.20 EB/ES (Gerätetür mit Rechtsanschlag)

C4 20.20 EB/ES (Gerätetür mit Rechtsanschlag / Marineversion)

C4 20.20 EB/ES (Verschwindetür)

C4 20.20 EB/ES (Verschwindetür / Marineversion)

C4 20.20 GB (Gerätetür mit Rechtsanschlag)

C4 20.20 GB (Verschwindetür)

C4 20.20 GS (Gerätetür mit Rechtsanschlag)

C4 20.20 GS (Verschwindetür)
C4 20.20 EB/ES (Gerätetür mit Rechtsanschlag)

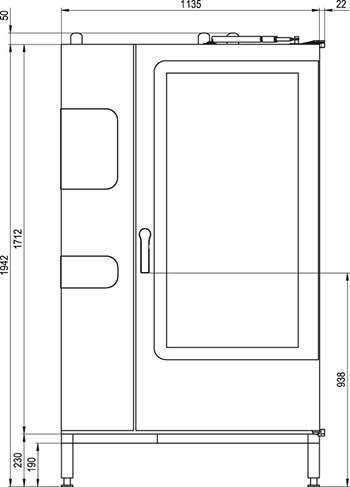

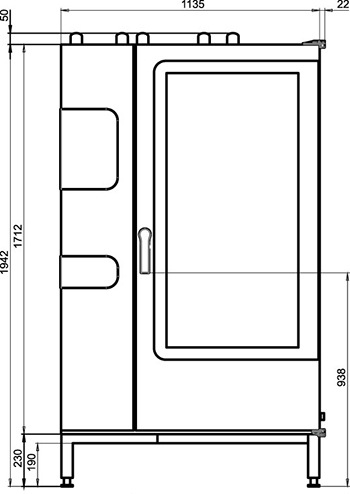

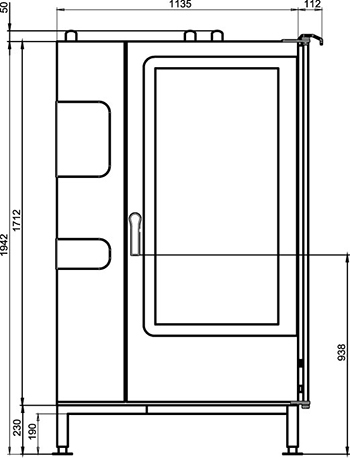

Vorderansicht

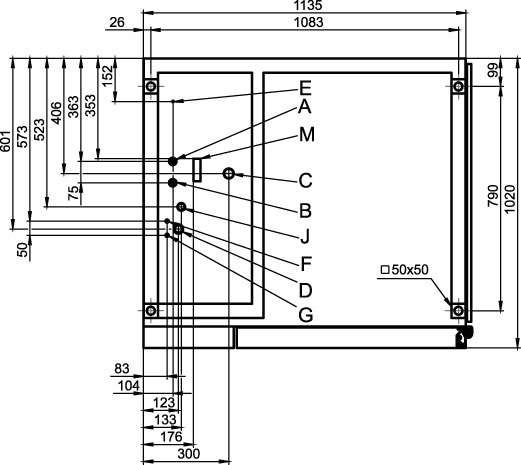

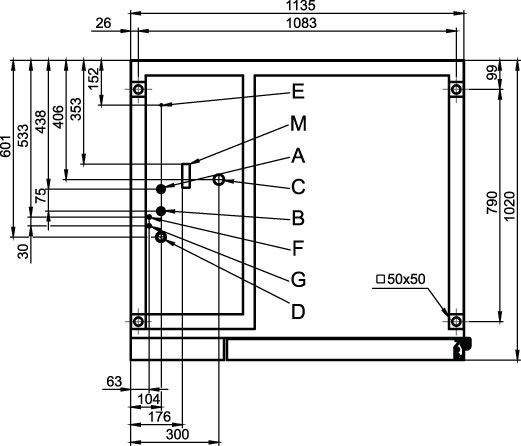

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

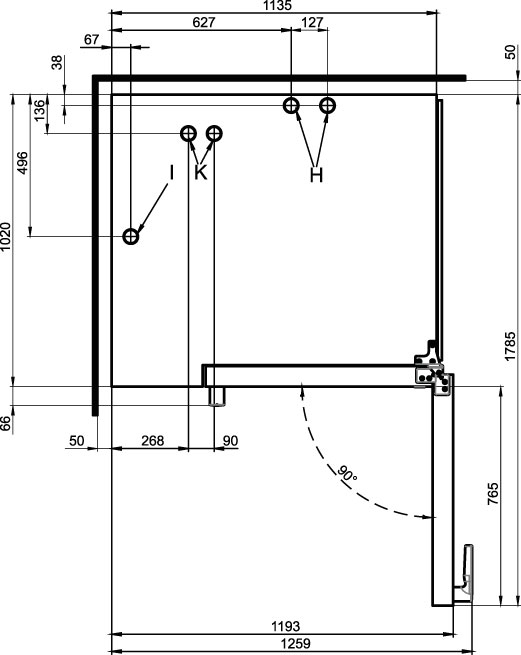

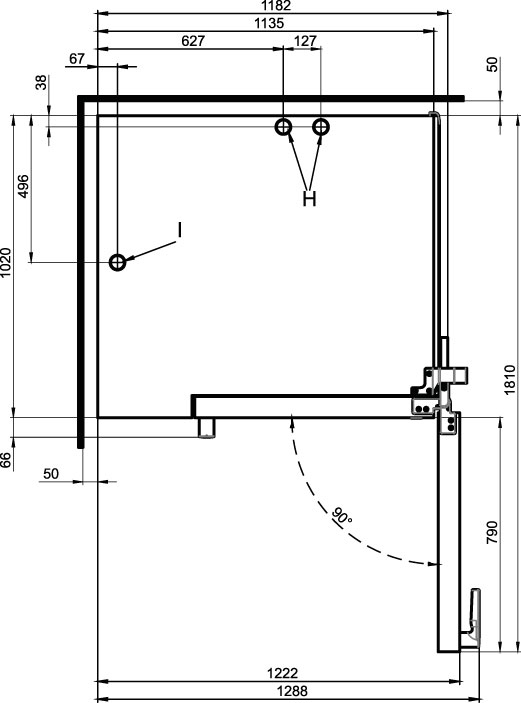

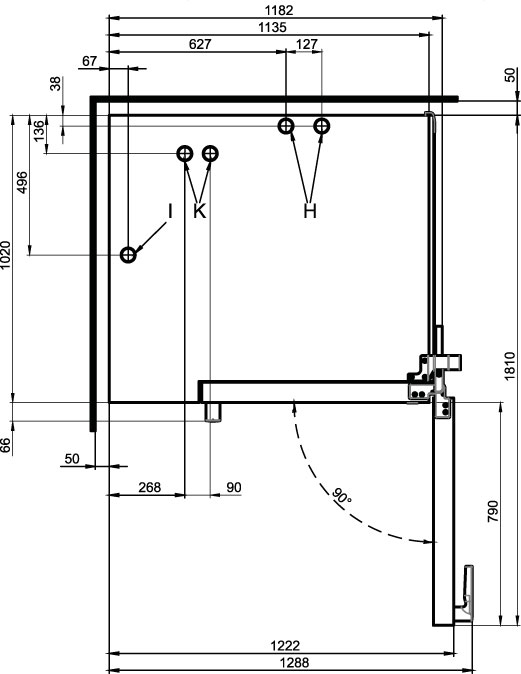

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 EB/ES (Gerätetür mit Rechtsanschlag / Marineversion)

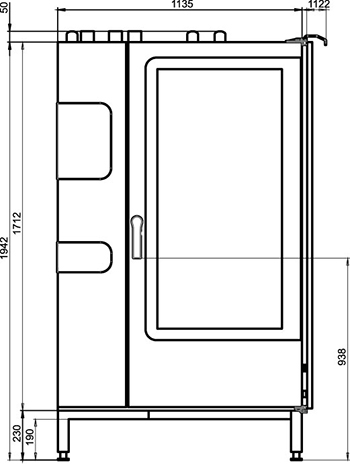

Vorderansicht

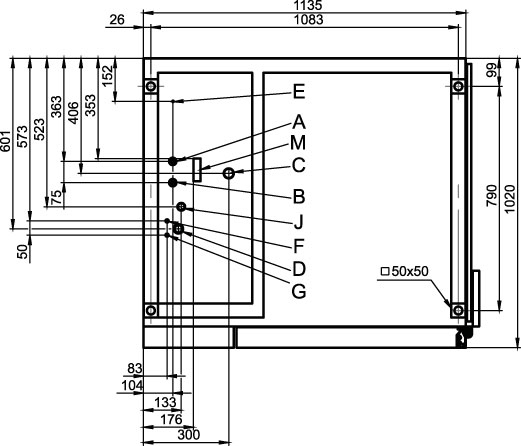

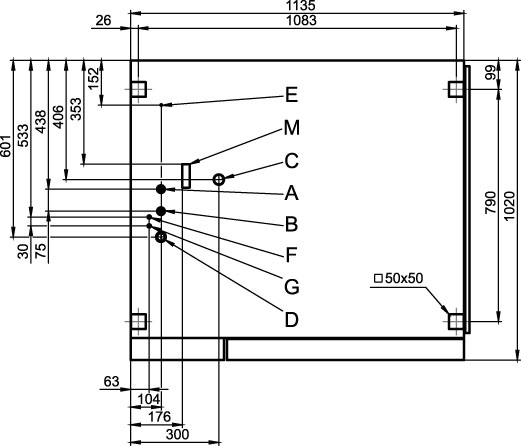

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

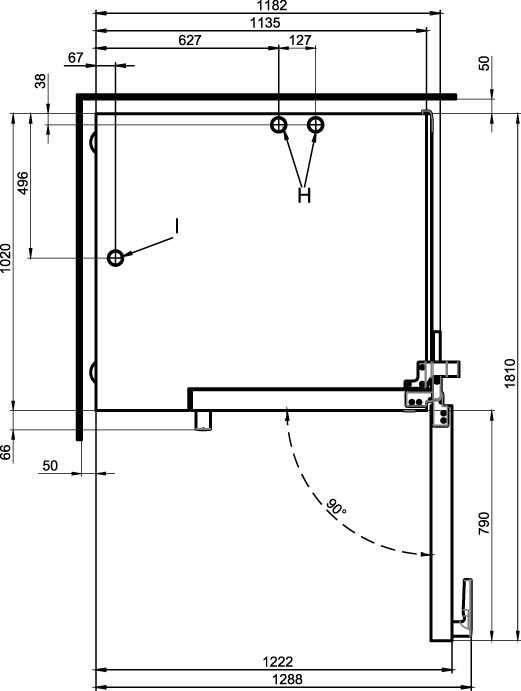

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 EB/ES (Verschwindetür)

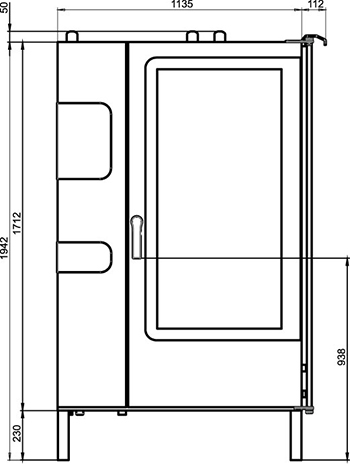

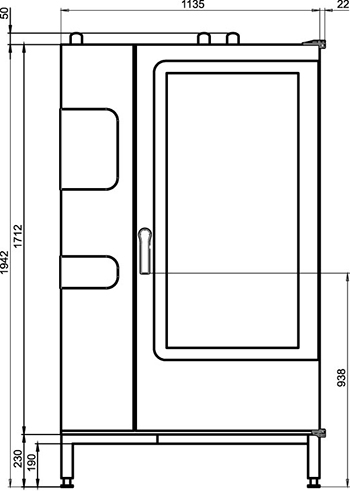

Vorderansicht

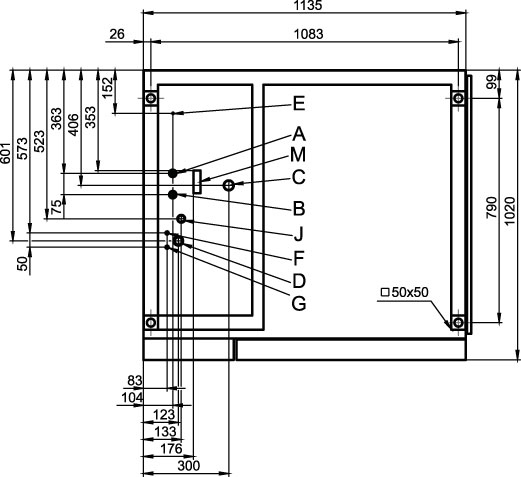

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

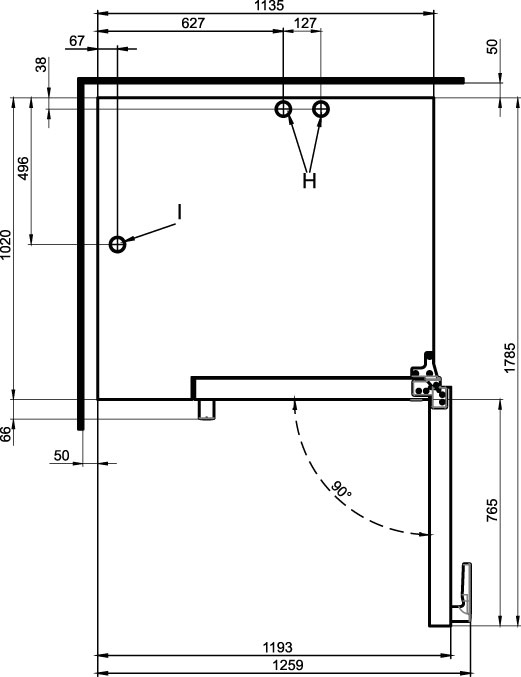

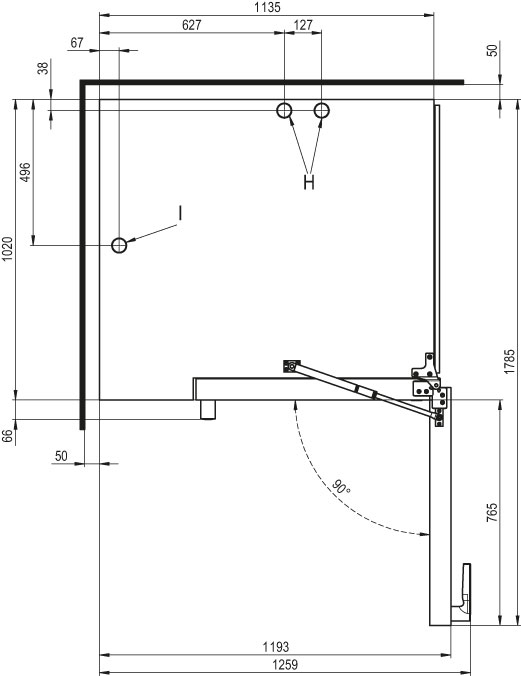

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 EB/ES (Verschwindetür / Marineversion)

Vorderansicht

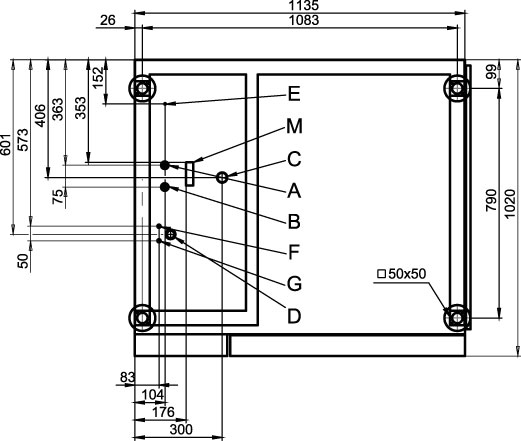

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 GB (Gerätetür mit Rechtsanschlag)

Vorderansicht

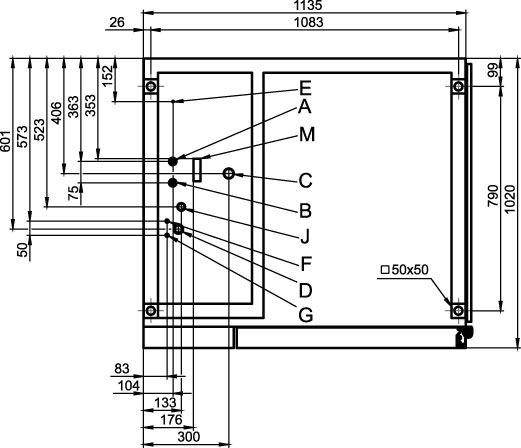

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

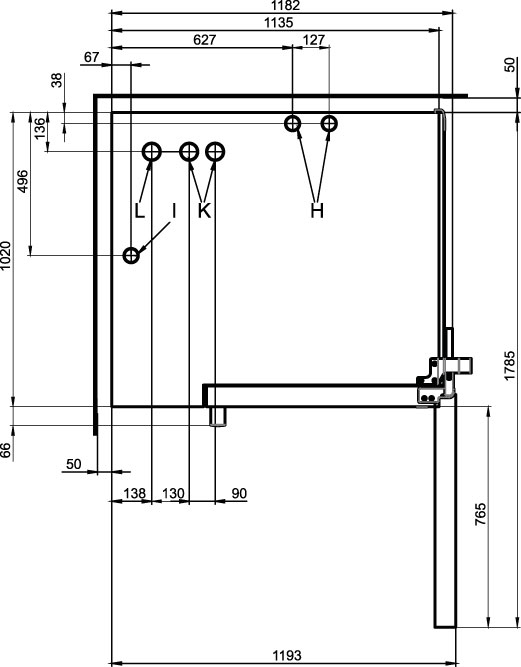

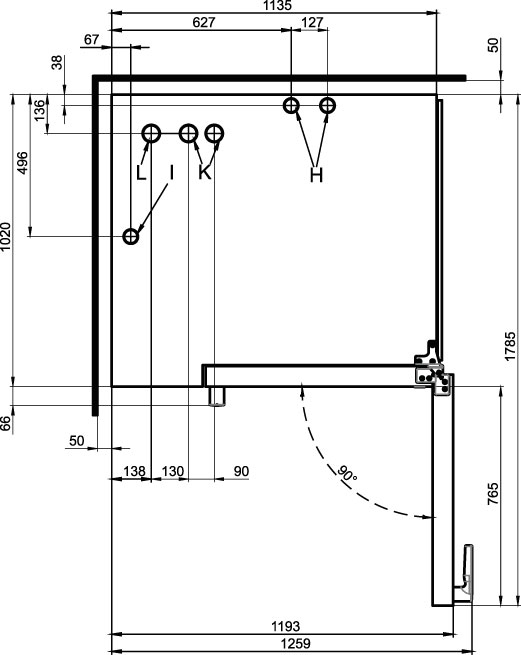

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

J

Gasanschluss

K

Abgasstutzen Heißluftbrenner ⌀ 60.3 mm

L

Abgasstutzen Boilerbrenner ⌀ 60.3 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 GB (Verschwindetür)

Vorderansicht

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

J

Gasanschluss

K

Abgasstutzen Heißluftbrenner ⌀ 60.3 mm

L

Abgasstutzen Boilerbrenner ⌀ 60.3 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 GS (Gerätetür mit Rechtsanschlag)

Vorderansicht

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

J

Gasanschluss

K

Abgasstutzen ⌀ 60.3 mm

M

Sicherheitsüberlauf 80 x 25 mm

C4 20.20 GS (Verschwindetür)

Vorderansicht

Anschlusspositionen Geräteboden

Detail Abwasseranschluss



* Distanz abhängig vom Auszug der
Gerätefüße (max. +25 mm)

Draufsicht mit Wandabständen

Bedeutung der markierten Elemente

A

Wasseranschluss Weichwasser G 3/4"

B

Wasseranschluss Hartwasser G 3/4"

C

Abwasseranschluss DN 50

D

Elektroanschluss

E

Potenzialausgleich

F

Klarspülmittelanschluss (optional)

G

Reinigungsmittelanschluss (optional)

H

Abluftstutzen ⌀ 50 mm

I

Belüftungsstutzen ⌀ 50 mm

J

Gasanschluss

K

Abgasstutzen ⌀ 60.3 mm

M

Sicherheitsüberlauf 80 x 25 mm
